گیربکس میکرو سیاره ای
گیربکسهای سیارهای میکرو، درایوهای سیارهای دقیق-کواکسیال، هم محوری و دندهای دقیق هستند که بهطور خاص برای موتورهای میکرو سروو، استپر و DC طراحی شدهاند. آنها به پنج نقطه اصلی درد صنعت می پردازند: گشتاور ناکافی، رانش موقعیت، نیاز به فضای بیش از حد، صدای عملیاتی بالا و هزینه های بالا.
کل سری از استانداردهای ساخت دقیق ISO9001 پیروی میکند، دارای محفظه فشرده و یکپارچه آلیاژ آلومینیوم و آرایش متقارن سه-دنده سیارهای که اندازه فشرده، استحکام بالا و کارایی{2}}هزینه را متعادل میکند. برخلاف مدلهای صنعتی بزرگتر PL80/120، واحدهای مینیاتوری PL40 و PL60 برای فضاهای تجهیزات محدود و برنامههای بارگذاری سبک تا{9} متوسط که شامل چرخههای شروع مکرر{10}}توقف میشوند، بهینه شدهاند. هر واحد تحت آزمایشهای دقیق کارخانهای قرار میگیرد که-بدون پوشش{13}}شکست بار-، گشتاور بار، دقت عکسالعمل، سطوح نویز، و یکپارچگی آببندی را میپوشاند{15}}که از مشخصات عملکرد تأیید شده که میتواند توسط اشخاص ثالث تأیید شود، اطمینان حاصل میکند. این گیربکسها که بهطور گسترده در اتوماسیون 3C، رباتیک در مقیاس کوچک، تجهیزات آزمایش پزشکی، و مکانیزمهای میکرو درایو انبارداری هوشمند استفاده میشوند، بهعنوان اجزای استاندارد کاهش دقت برای سیستمهای سروو با قدرت کم-تا-متوسط عمل میکنند.
مدل ها
ویژگی ها
طراحی فشرده و مدولار با تطبیق پذیری نصب استثنایی
سری PL دارای یک محفظه استوانه ای یکپارچه است که ساده و فشرده است و فضای هدر رفته را از بین می برد. از نصب در هر زاویه و جهتی پشتیبانی میکند، در حالی که طراحی فلنج پایه آن با رابطهای نصب اکثریت قریب به اتفاق تجهیزات اتوماسیون موجود در بازار سازگار است. با رابط های مدولار استاندارد شده، به طور یکپارچه با موتورهای سروو از مارک های بزرگ-مانند پاناسونیک، میتسوبیشی، دلتا، اینوانس، و زیمنس-و همچنین موتورهای پله ای مختلف یکپارچه می شود. نصب مستقیم و استفاده فوری نیاز به لوازم جانبی آداپتور یا تغییرات تجهیزات را برطرف می کند و هزینه های مونتاژ و مقاوم سازی را به میزان قابل توجهی کاهش می دهد.
گیربکس دنده مارپیچی دقیق، واکنش کم و موقعیت دقیق را تضمین می کند.
این سیستم با استفاده از ساختار چرخ دنده سیارهای مارپیچی با دقت بالا، نسبت تماس بالاتر و انتقال نرمتر را در مقایسه با کاهندههای دنده خار ارائه میدهد. چرخدندهها تحت فشار دادن دقیق، سخت شدن، و آسیاب نهایی قرار میگیرند. مش بندی محکم دندانه های چرخ دنده به طور موثر عکس العمل را به حداقل می رساند-که آن را به کمتر یا مساوی 8 دقیقه قوس برای تک مرحله-و کمتر یا مساوی 10 دقیقه قوس برای مدل های دو مرحله ای- محدود می کند. این الزامات اکثر برنامههای صنعتی شامل موقعیتیابی دقیق، حرکت رفت و برگشتی، و چرخههای توقف مکرر را برآورده میکند و به طور موثر مسائلی مانند مناطق مرده انتقال، رانش موقعیت و تکرارپذیری ضعیف رایج در کاهندههای استاندارد را حذف میکند.
تولید گرمای کم و لرزش کم؛ از عملکرد مداوم پشتیبانی می کند.
طرح متقارن قطار دنده سیاره ای و زوایای مش بندی بهینه دنده تلفات انتقال اصطکاکی را به حداقل می رساند. این واحد با حداقل تولید گرما و افزایش پایدار دما کار می کند و به طور موثر از مسائلی مانند گرمای بیش از حد، توقف، کاهش سرعت یا از دست دادن دقت در هنگام کار مداوم با سرعت بالا جلوگیری می کند.
توضیحات محصولات
|
مدل |
40,60,80,90,110,130,160
|
|
نسبت |
تک مرحله: 3،4،5،8،10 دو مرحله: 9، 12، 15، 16، 20، 25، 32، 40، 64 سه مرحله: 60، 80، 100، 120، 160، 200، 256، 320، 516 |
|
برق ورودی |
50~5000W |
|
روش خروجی |
فلنج، شفت خروجی جامد، شفت خروجی توخالی |
|
کارایی |
یک سطح بزرگتر یا مساوی 98%، دو سطح بزرگتر یا مساوی 96%، سه سطح بزرگتر یا مساوی 94% |
|
مصالح مسکن |
آلومینیوم |
| روش روغن کاری | روانکاری گریس مادام العمر؛ نگهداری-رایگان تحت شرایط عملیاتی استاندارد. |
|
شفت خروجی |
10 تا 40 میلی متر |
|
گارانتی |
1 سال |
مشخصات
1. ویژگی های طراحی سازه
گیربکس سیارهای سری PL از ساختار قطار دنده سیارهای مارپیچ متقارن استفاده میکند، که شامل شش جزء اصلی است: یک چرخ دنده خورشیدی با دقت بالا، سه مجموعه چرخدنده سیارهای متعادل، یک چرخ دنده حلقهای دقیق، یکپارچه چرخدنده دقیق،-سنگین-محفظهای عمیق، محفظهای کاملاً محفوظ- شفت خروجی تقویت شده طراحی قطار دنده متعادل توزیع بار یکنواخت و عملکرد صاف را تضمین می کند و به طور مؤثری با ارتعاشات در طول چرخش با سرعت بالا مقابله می کند. علاوه بر این، طراحی یاتاقان خروجی بزرگ به طور قابل توجهی ظرفیت بار شعاعی و محوری را افزایش میدهد، مقاومت در برابر ضربه و تغییر شکل عالی را ارائه میکند و آن را برای کاربردهای صنعتی شامل عملیات مداوم یا چرخههای توقف مکرر{6} مناسب میسازد.
2. طبقه بندی مدل
سری PL نشاندهنده مدل پرچمدار برای گیربکسهای سیارهای دقیق{0} همه منظوره و مقرون به صرفه{1}}است. این در پیکربندیهای یک-، دو مرحلهای، و سه مرحلهای-برای برآوردن نسبت سرعت و نیازهای گشتاور مختلف موجود است. در حالی که مدلهای استاندارد دقت همهمنظوره را ارائه میکنند، این سری همچنین از سفارشیسازی-مثل نسخههای بسیار-با دقت عکس پایین، شفتهای توسعهیافته، قطرهای غیراستاندارد شفت{10}و آببندی ارتقایافته-برای پاسخگویی به نیازهای ماشینآلات استاندارد و تجهیزات ویژه پشتیبانی میکند.
مزایای ما

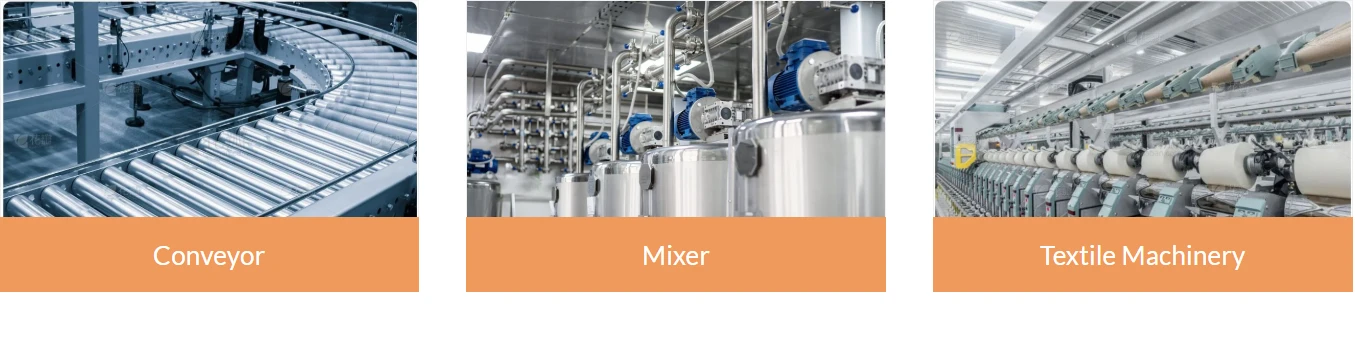

برنامه
مشخصات شرکت
محدوده محصول:
کاهنده دنده، کاهنده دنده حلزونی و موتورهای الکتریکی و غیره.
مزایای اصلی
تولید سفارشی، تجربه صادرات گسترده؛
محدوده خدمات:
صادرات یکپارچه محصول، پشتیبانی فنی، و{0}}ضمانت پس از فروش.
سوالات متداول
Q1: گیربکس سیاره ای سری PL چه کلاسی از محصول است و برای چه شرایط کاری مناسب است؟
A1: سری PL متشکل از گیربکس های سیاره ای مارپیچی مقرون به صرفه و دقیق است که بین گیربکس های استاندارد و مدل های فوق-با دقت- قرار گرفته اند. آنها دقت متوسط، پایداری بالا و عملکرد عالی{3} هزینه ارائه می دهند. مناسب برای اکثریت قریب به اتفاق برنامه های اتوماسیون عمومی-مانند بسته بندی، ماشین آلات CNC، نوار نقاله های لجستیک و تجهیزات صنعتی سبک{6}}آنها تعادلی بین دقت و هزینه ایجاد می کنند و آنها را به یک انتخاب اصلی ترجیحی برای انتقال صنعتی دقیق-منظور عمومی تبدیل می کند.
Q2: آیا سری PL با موتورهای سروو و استپر سازگار است؟
A2: سازگاری جهانی را ارائه می دهد. سری PL دارای رابط های استاندارد فلنجی است که با تمام موتورهای سروو و استپر داخلی و بین المللی اصلی کار می کند. ساختار چرخ دنده مارپیچی دقیق آن کاملاً با ویژگی های عملیاتی این موتورها مطابقت دارد-مانند-راه اندازی با سرعت بالا-توقف، موقعیت دقیق، و تغییر جهت مکرر{6}}که به طور موثر گشتاور را تقویت می کند، بار موتور را کاهش می دهد و پایداری عملیاتی تجهیزات را افزایش می دهد.
Q3: آیا گیربکس های سیاره ای PL نیاز به روغن کاری یا نگهداری دوره ای دارند؟
A3: هیچ تعمیر و نگهداری معمولی مورد نیاز نیست. آنها در کارخانه-پر از گریس صنعتی در دمای بالا-مقاوم در برابر اکسیداسیون-با عمر طولانی- هستند. طراحی کاملاً مهر و موم شده از نشت و ورود گرد و غبار جلوگیری میکند و تضمین میکند که در شرایط استاندارد یک عمر نگهداری-عملکرد رایگان-شامل عدم تغییر روغن- وجود داشته باشد، که بهطور قابلتوجهی هزینههای عملیاتی تجهیزات و زمان خرابی را کاهش میدهد.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
